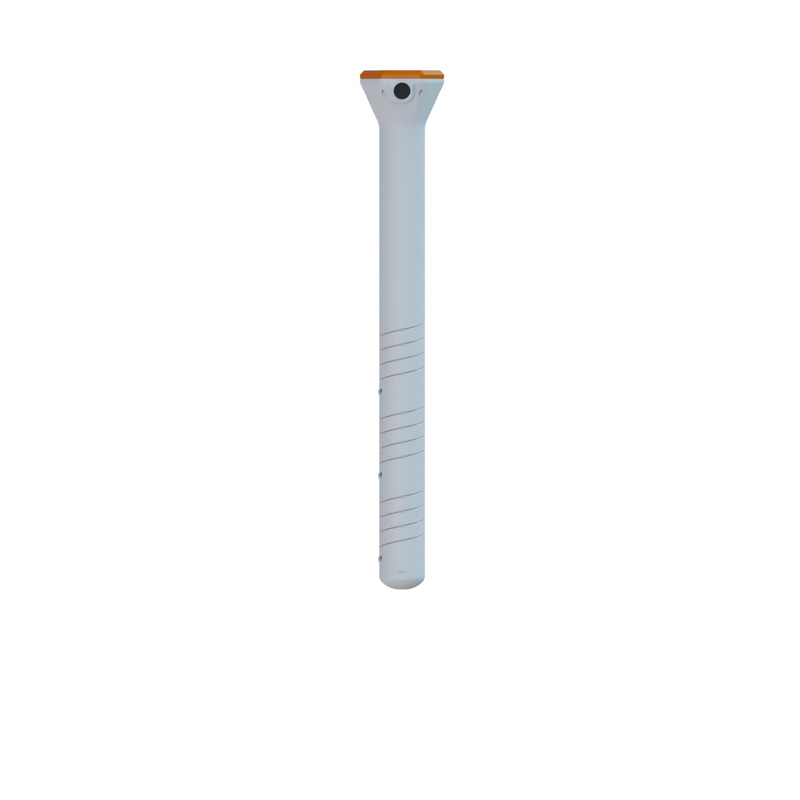

管式墑情傳感器：

測量要素：不同土層的溫度、水分，并可選配三軸傾角測量。

檢測原理：

①、土壤水分：土壤水分采用FDR測量技術，內部發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境，通過測量土壤的介電常數，測量土壤水分的體積百分比。

②、土壤溫度：使用熱敏電阻反應設備實時溫度。

③、傾角測量：通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態。

管式墑情傳感器產品優勢：

①、不受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。

②、傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。

防護等級：整機IP68防護等級，可以將整機整個泡在水中。? ?

整機結構：產品采用分層設點的觀測結構，地面配置一個溫度觀測點，地下土壤每隔10cm配置一個土壤溫濕測點，觀測相對應范圍內的土壤溫濕度。

整機尺寸：直徑59mm，根據項目實際需求配置不同監測層數，默認5層高度為790mm。

測點間距：默認10cm一層，可根據項目要求更改測點間距。

平均功耗：0.96W（24VDC供電，默認5層土壤溫度水分）

整機材質：PVC高強度工業塑料管，內部灌封。

響應時間：≤60s

通信接口：RS485，提供具體485規約，支持二次開發。

供電方式：10-30V 寬直流供電。

管式墑情傳感器典型精度：

①、土壤水分：±5%（@50%,25℃）；

②、土壤溫度：±0.5℃（25℃）；

③、傾角：X、Y軸：靜態精度±0.1°，動態精度±0.5°；Z軸：靜態精度±0.5°，動態存在積分誤差。

管式墑情傳感器測量范圍：

①、土壤水分：0%RH-100%RH

②、土壤溫度：-15℃~+35℃

③、傾角：-90°～90°

分辨率：

①、土壤水分：0.1%

②、土壤溫度：0.1℃

③、傾角：0.01°

管式墑情傳感器安裝位置：

①、在作物播種后進行設備安裝；設備安裝地點應選擇地勢相對較高處且平坦處，防止雨水倒灌進設備內部從而引起設備短路或線路故障。

②、全面灌溉條件下，優先選擇獲水較少區域作為監測位置；局部灌溉條件下，選擇濕潤區域內作為監測位置；

③、選取作物長勢均衡并可代表絕大多數作物長勢的位置；

④、了解被監測作物的根系分布，一般選擇離作物吸水根系較近的位置，從而確定設備高度。

安裝方式：采用打孔灌漿安裝方式，詳細請參照說明書。
